Диски шлифовальные самозакрепляющиеся

Руководство по выбору и эффективному применению

Шлифовальный самозакрепляющийся диск - это разновидность гибкого шлифовального инструмента. Представляет собой круг из наждачной бумаги с отверстиями или без, который крепится на насадку ручной шлифовальной машинки. Диски предназначены для грубой и тонкой обработки изделий из древесины, металла, пластмассы и других видов материалов.

По способу крепления шлифовальные диски бывают:
Самосцепляющиеся - нерабочая сторона диска- репейная основа

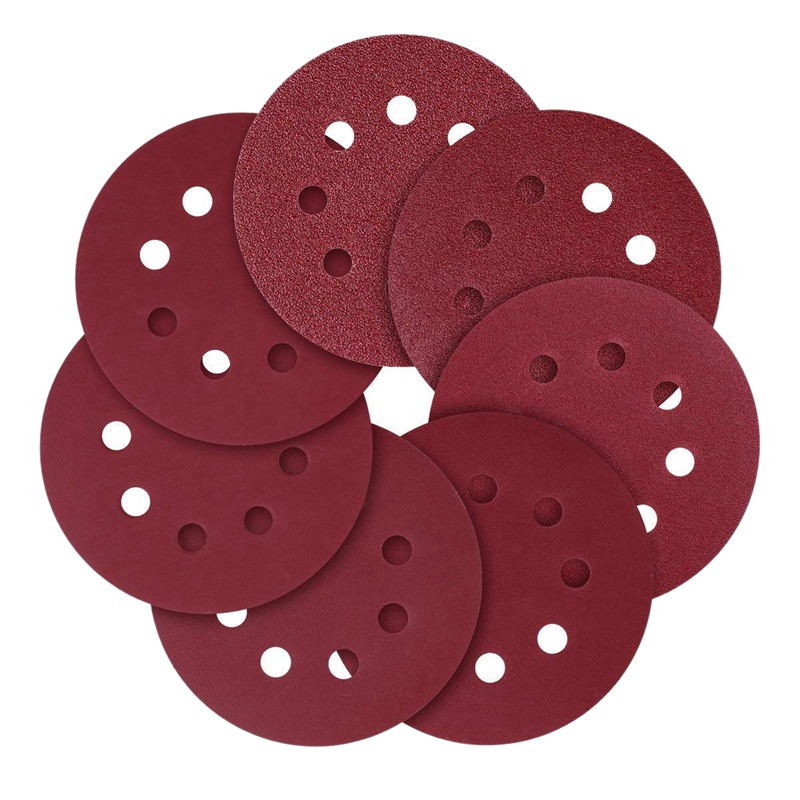

Рисунок 1. Самосцепляющиеся диски

Самоклеющиеся - нерабочая сторона диска- липкая основа с защитным бумажным покрытием. Часто их называют “диски-липучки”.

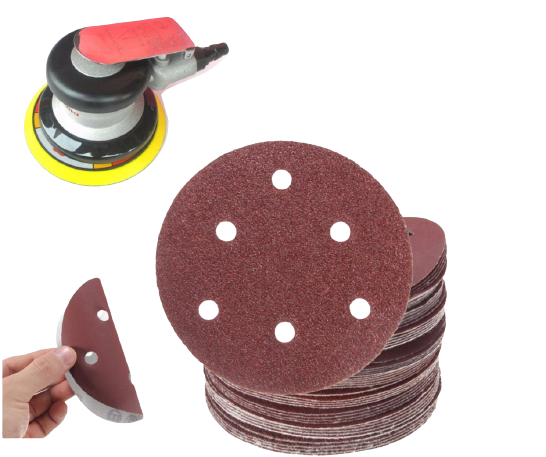

Рисунок 2. Самоклеющиеся диски

Основа шлифовальных дисков может быть бумажной, тканевой и полимерной (на пленке).

Абразивный материал для самозакрепляющихся дисков зависит от типа обрабатываемой поверхности, чаще применяются:

• электрокорунд: твердые и мягкие породы древесины, углеродистая сталь и сплавы, лак, шпаклеванные и оштукатуренные поверхности;
• карбид кремния черный: алюминий, стекло, камень, керамика, титан и его сплавы, резина, полиуретаны, пластмассы, МДФ;
• электрокорунд циркониевый: легированные и углеродистые стали, цветные металлы.

Шлифовальные диски выпускают разной зернистости. Выбор той или иной зернистости определяется выполняемой операцией. При грубой обработке рекомендуется использовать изделия Р40-Р80, а для аккуратной финишной обработки поверхности подходит Р100 и мельче.

Типоразмеры серийно выпускаемых дисков самозакрепляющихся

Расположение отверстий для удаления пыли	Диаметр диска (мм)	Количество отверстий для удаления пыли	Диаметр отверстий (мм)
	⌀125, ⌀150, ⌀200, ⌀300, ⌀305, ⌀400	-	-
	⌀115, ⌀125, ⌀150, ⌀225, ⌀228	1	⌀22
	⌀125	5	⌀10 по периметру ⌀72 мм
	⌀127	5	⌀10 по периметру ⌀74 мм
	⌀150	6	⌀10 по периметру ⌀80 мм
	⌀125	8	⌀10 по периметру ⌀65 мм
	⌀200	8	⌀10 по периметру ⌀120 мм
	⌀150	8	⌀10 по периметру ⌀65 мм
		1 центральное	⌀10
	⌀150	8	⌀10 по периметру ⌀120 мм
		8	⌀10 по периметру ⌀65 мм
	⌀150	8	⌀10 по периметру ⌀120 мм
		8	⌀10 по периметру ⌀65 мм
		1 центральное	⌀10
	⌀185	8	⌀10 по периметру ⌀120 мм
		8	⌀10 по периметру ⌀65 мм
		1 центральное	⌀10
	⌀150	8	⌀10 по периметру ⌀120 мм
		6	⌀10 по периметру ⌀80 мм
		1 центральное	⌀10

Оборудование для дисков

Как правило, самозакрепляющиеся диски используются на эксцентриковых машинках, но довольно часто применяются на угловых шлифовальных машинах (УШМ), особенно в металлообработке.

Эксцентриковая (орбитальная) шлифмашина (Рис. 3) – оборудование для финишной шлифовки и полировки поверхностей заготовок. В этих шлифовальных машинах диск совершает два движения — вращательное и вибрирующее — за счёт чего достигается высокое качество обработки при хорошей производительности. Эксцентриковые машины хорошо подходят для работ по тонкой отделке, где требуется съем большого количества материала. Позволяют обрабатывать не только плоские, но также выпуклые и вогнутые поверхности.

Рисунок 3. Эксцентриковая шлифовальная машинка

УШМ, или “болгарка”, — многофункциональный инструмент. С её помощью можно:

• резать металл, бетон, кирпич, плитку, пластик и дерево;
• шлифовать, зачищать, полировать, снимать краску и ржавчину;
• использовать в качестве точильного станка.

Для разных работ нужна различная оснастка. Одними из таких являются диски шлифовальные самозакрепляющиеся. Они крепятся к базовой насадке, которая устанавливается на УШМ. Замена дисков проста - как только один изнашивается, его отцепляют и прикрепляют новый.

Каждая угловая шлифовальная машина рассчитана на диски определенного внешнего диаметра. От этого параметра зависит площадь шлифуемой поверхности.

Для УШМ обычно используются диски диаметром 125 и 150 мм.

Правильность выбора инструмента влияет на безопасность рабочего процесса и в результате на качество обработки поверхности.

Поэтому рекомендуем учесть несколько факторов при установке дисков шлифмашинки:

• Вид работ. Для начала стоит определиться с типом операций, для которых предстоит использовать диск на шлифовальную машину. В данном случае будет иметь значение зернистость диска.
• Типоразмер диска. Возможные варианты исполнения дисков представлены в Таблице 1. Комбинация отверстий шлифовальных дисков должна соответствовать расположению отверстий на подошве шлифовальной машины.
• Диаметр диска. На шлифмашинку всегда устанавливается насадка соответствующего ей диаметра. Перед началом работы необходимо узнать допустимую максимальную скорость вращения диска. Обычно это написано прямо на нём. Чем больше диаметр диска, тем на меньшее число оборотов он рассчитан.

Ставить насадку большего диаметра категорически запрещено!

Применение шлифовальных самозакрепляющихся дисков

Диски шлифовальные самозакрепляющиеся применяются для грубой и тонкой обработки изделий из:

• Дерева
• Металла
• Пластика
• Прочих материалов без применения охлаждающих жидкостей в бытовых и промышленных условиях

Разберем более подробно применение шлифовальных дисков по типу обрабатываемого материала.

Шлифовальные диски в металлообработке

В металлообработке, как правило, применяются диски без отверстий. Разброс зернистостей – от Р40 до Р400. Самозакрепляющиеся диски рекомендуются для шлифования больших площадей с малооборотистыми машинами. Как правило, являются последующим этапом после обработки кругами лепестковыми торцевыми (КЛТ).

Преимущества использования дисков:

1. Быстрая смена инструмента благодаря «репейному” или “липкому” креплению. Соответственно, более быстрый переход к обработке материала следующей зернистостью;
2. Универсальное применение;
3. Высокая эластичность при обработке контуров;
4. Отсутствие перегрева обрабатываемой поверхности;
5. Практически не имеют альтернативы при обработке тонкого листового металла.

Рекомендуемая серия шлифовальной шкурки — KP10E. Зернистости Р40 — Р400. В Таблице 2 показано применение зернистость по типу выполняемой операции.

Таблица 2. Зернистость шлифовальной шкурки по типу выполняемой операции

Шлифовальные диски в деревообработке

В деревообработке популярно применение самозакрепляющихся шлифовальных дисков, так как они показали свое удобство в использовании и эффективность.

В отличие от обработки металлических изделий, при деревообработке важным параметром является наличие отверстий для пылеотведения. Ранее (Таблица 1) мы представили возможные схемы расположения отверстий на шлифовальных дисках.

Самым распространенным в этой области применения является обработка деталей из МДФ. Выбор той или иной серии шлифовального инструмента и его зернистости зависит от выполняемой операции производства деревянных изделий.

Основные операции:

    1. Предварительное шлифование МДФ перед нанесением грунтующего слоя.

Таблица 3. Рекомендуемые серии ш/шкурки на операции
предварительного шлифования МДФ

    2. Шлифование после грунтовки МДФ.

Таблица 4. Рекомендуемые серии ш/шкурки на операции шлифования
после грунтовки МДФ

    3. Шлифование после окраски.

Таблица 5. Рекомендуемые серии ш/шкурки на операции шлифования после окраски МДФ

Применение шлифовальных дисков для прочих поверхностей

Ранее в статье отмечалось, что самозакрепляющиеся диски универсальны и подходят для обработки различных изделий. В Таблице 6 рекомендуемые серии самозакрепляющихся дисков по типу обрабатываемой поверхности.

Таблица 6. Серии ш/шкурки по типу обрабатываемой поверхности

Обрабатываемая поверхность	Серии ш/шкурки	Примечание
Шпатлеванные и грунтованные поверхности	КР14D	Основа: бумажная Шлифовальный материал: электрокорунд Зернистость: Р40-Р400 Насыпка: открытая
	КР11Е	Основа: бумажная Шлифовальный материал: электрокорунд Зернистость: Р60-Р180 Насыпка: открытая
	КТ20СW	Основа: бумажная латексная Шлифовальный материал: электрокорунд Зернистость: Р60-Р2000 Насыпка: закрытая
	CT20CW	Основа: бумага латексная Шлифовальный материал: карбид кремния черный. Зернистость: Р60-Р2500 Насыпка: закрытая
	KM10	Основа: полимерная Шлифовальный материал: электрокорунд Зернистость: Р80-Р2000 Насыпка: полуоткрытая
Окрашенные поверхности	КТ20СW	Основа: бумажная латексная Шлифовальный материал: электрокорунд Зернистость: Р60-Р2000 Насыпка: закрытая
	KM10	Основа: полимерная Шлифовальный материал: электрокорунд Зернистость: Р80-Р2000 Насыпка: полуоткрытая
	КР14D	Основа: бумажная Шлифовальный материал: электрокорунд Зернистость: Р40-Р400 Насыпка: открытая
Пластмассы	CP10E	Основа: бумажная Шлифовальный материал: карбид кремния черный Зернистость: Р40-Р240 Насыпка: закрытая

Универсального применения гибкого шлифовального инструмента не существует.

Правильность подбора напрямую влияет на результат обработки изделия. Необходимо учитывать следующие параметры:

1. Обрабатываемый материал и степень его обработки;
2. Выполняемые операции в зависимости от разновидности применяемого инструмента.
